Cum funcționează pompele submersibile în medii dure?

Înțelegerea stresului de funcționare pe echipamentele submersibile

Mediile dure generează stres mecanic, termic și chimic continuu asupra echipamentului de pompare. Spre deosebire de unitățile montate pe suprafață, pompe submersibile funcționează complet scufundat, ceea ce modifică modul în care căldura este disipată, modul în care se comportă garniturile sub presiune și modul în care particulele interacționează cu componentele interne. Evaluarea performanței în aceste condiții necesită analizarea dincolo de debitul și înălțimea, la oboseala materialului, degradarea etanșării și comportamentul de răcire a motorului pe cicluri de lucru extinse.

Aplicații precum deshidratarea minieră, manipularea apelor uzate municipale, irigarea agricolă și extracția puțurilor adânci introduc fiecare factori de stres diferiți. O pompă evaluată pentru serviciul de apă curată se va comporta foarte diferit atunci când este expusă la nămol abraziv, substanțe chimice corozive sau pânze freatice fluctuante.

Factori cheie de mediu care afectează performanța

Extreme de temperatură

Înfășurările motorului generează căldură în timpul funcționării, iar într-un design submersibil, fluidul din jur servește de obicei ca agent de răcire primar. În mediile în care temperatura fluidului este deja ridicată, cum ar fi puțurile geotermale sau punctele industriale de descărcare, marja termică disponibilă pentru răcire se micșorează semnificativ. Motoarele fără protecție termică adecvată pot suferi defecțiuni ale izolației, ceea ce duce la o defecțiune prematură a înfășurării.

Fluide abrazive și încărcate cu particule

Nisipul, nisipul și solidele în suspensie accelerează uzura rotoarelor, inelelor de uzură și etanșărilor mecanice. Într-o pompa de apa submersibila utilizat pentru aplicații la puțuri, pătrunderea nisipului este una dintre cele mai frecvente cauze ale defectării premature a rulmentului. Rezistența la abraziune depinde în mare măsură de duritatea materialului rotorului și de toleranțele de joc.

Medii corozive și agresive din punct de vedere chimic

Apa uzată, apa salmară și efluenții industriali conțin adesea săruri dizolvate, acizi sau hidrogen sulfurat gazos. Aceste condiții accelerează coroziunea galvanică, în special la joncțiunile metalice diferite, cum ar fi cuplajele arborelui sau interfețele de fixare.

Variația presiunii și adâncimea de scufundare

Instalațiile la adâncime supune etanșările și carcasele la o presiune hidrostatică susținută. Pe măsură ce adâncimea crește, diferența de presiune pe garnitura motorului crește, crescând riscul pătrunderii apei dacă integritatea etanșării este compromisă.

Cum se traduce stresul mediului în uzura componentelor

Tipuri de pompe submersibile și adecvarea lor pentru mediu

Tip pompa	Aplicație primară	Toleranța la mediu
Pompă submersibilă de canalizare	Ape uzate, stații de ridicare municipale	Manipulare ridicată a solidelor, rezistent la coroziune

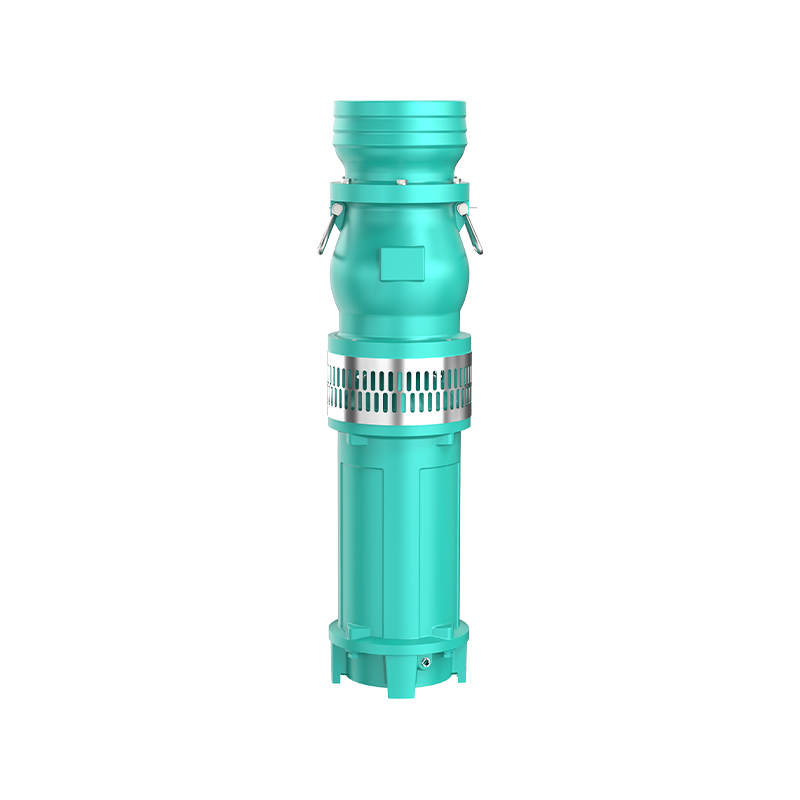

Pompă submersibilă pentru puțuri adânci	Extracția apelor subterane	Presiune mare, toleranță moderată la nisip
Pompa electrica submersibila	Câmp de petrol și transfer de fluide industriale	Temperatură ridicată, expunere chimică
Pompă submersibilă de bazin	Subsol și sisteme de drenaj	Funcție intermitentă, conținut scăzut de solide
Pompă submersibilă industrială	Deshidratare în minerit și construcții	Abraziune puternică, sarcină continuă

Caracteristici de design care îmbunătățesc fiabilitatea în condiții grele

Etanșări mecanice duble cu o cameră de barieră umplută cu ulei, reduceți probabilitatea ca apa să ajungă la înfășurările motorului dacă etanșarea primară se defectează.

Materiale de rotor întărite , cum ar fi aliajele cu conținut ridicat de crom, prelungesc intervalele de service în aplicațiile cu șlam abraziv.

Sonde cu senzor de umiditate instalat în camera de etanșare oferă o avertizare timpurie înainte de apariția unei defecțiuni catastrofale a motorului.

Protectie la suprasarcina termica oprește automat motorul când temperatura înfășurării depășește pragurile de siguranță.

Etanșare intrare cablu previne migrarea apei capilare de-a lungul cablului de alimentare în carcasa motorului.

Cum să alegi pompa submersibilă potrivită pentru aplicația ta?

Selectarea ar trebui să înceapă cu o definiție clară a caracteristicilor fluidului și a ciclului de lucru, nu doar cu debitul dorit. Următoarele considerații ajută la limitarea deciziei:

Identificați compoziția fluidului, inclusiv conținutul de solide, dimensiunea particulelor și proprietățile chimice.
Determinați debitul necesar și înălțimea dinamică totală, inclusiv schimbarea cotei și pierderile prin frecare.
Evaluați ciclul de funcționare, făcând distincție între funcționarea continuă și utilizarea intermitentă în standby.
Confirmați adâncimea de instalare și expunerea la presiunea rezultată pe garnituri și carcasă.
Verificați compatibilitatea materialului, în special pentru fluide corozive sau cu temperaturi ridicate.

Cum să alegi o pompă submersibilă pe baza debitului și a capului?

Debitul și înălțimea definesc punctul de funcționare pe curba unei pompe, iar selecția nepotrivită este o cauză comună a ineficienței. O pompă care funcționează departe de punctul său de cel mai bun randament experimentează vibrații mai mari, sarcină crescută la rulmenți și uzură accelerată a etanșării.

Aplicație	Interval tipic de debit	Gama tipică de cap
Drenajul bazinului rezidential	Scăzut	Scăzut to moderate
Irigații agricole	Moderat spre ridicat	Moderat
Stație municipală de ridicare a apelor uzate	Ridicat, variabil	Moderat spre ridicat
Alimentare cu apă din puțuri adânci	Moderat	Înalt

Operatorii ar trebui să dimensioneze pompele astfel încât să funcționeze în apropierea punctului de mijloc al curbei de eficiență, mai degrabă decât la extreme, permițând o marjă pentru variația sezonieră a debitului fără a sacrifica fiabilitatea mecanică.

Pompă submersibilă vs pompă centrifugă: care este diferența?

Distincția de bază constă în plasare și amorsare: unitățile submersibile funcționează complet scufundate și sunt autoamorsante prin proiectare, în timp ce pompele centrifuge standard sunt montate în exterior și se bazează pe ridicarea de aspirație, ceea ce limitează înălțimea lor maximă practică de aspirație.

Caracteristic	Pompa submersibila	Pompă centrifugă de suprafață
Locația de montare	Cufundat complet în lichid	Extern, deasupra sursei de fluid
Cerință de amorsare	Autoamorsare prin proiectare	Necesită amorsare sau supapă de picior
Nivel de zgomot	Scăzuter, dampened by fluid	Înalter, airborne noise
Metoda de răcire	Fluidul înconjurător	Aer ambiental sau răcire externă
Acces de întreținere	Necesită extracție din fluid	Ușor accesibil

Practici de întreținere care prelungesc durata de viață

Întreținerea preventivă reduce în mod semnificativ timpul de oprire neplanificat în aplicațiile cu funcționare continuă. Practicile cheie includ:

Testare programată de rezistență a izolației pentru a detecta degradarea timpurie a înfășurării.
Inspecție periodică a uleiului din camera de etanșare pentru contaminarea sau decolorarea apei.
Verificări ale rotorului și ale inelului de uzură pentru a confirma eficiența hidraulică nu s-a degradat.
Inspecția mantalei cablului pentru deteriorarea prin abraziune, în special în instalațiile cu vibrații mecanice.
Verificarea protecției termice și a funcției senzorului de umiditate în timpul intervalelor de service de rutină.

Întrebări frecvente

Î1: Ce este o pompă submersibilă și cum funcționează?

O pompă submersibilă este o unitate etanșă proiectată să funcționeze în timp ce este complet scufundată în fluidul pe care îl mișcă. Motorul este sigilat ermetic și cuplat direct la capătul pompei, împingând fluidul la suprafață prin conductele de refulare, în loc să-l tragă prin aspirație, ceea ce elimină riscul de cavitație asociat cu limitările de ridicare a aspirației.

Î2: Cum să alegeți pompa submersibilă potrivită pentru aplicația dvs.?

Selecția depinde de caracteristicile fluidului, debitul și debitul necesar, ciclul de funcționare și adâncimea de instalare. Potrivirea acestor factori cu tipul corect de pompă și construcția materialului este esențială pentru o funcționare fiabilă pe termen lung.

Î3: Care sunt diferitele tipuri de pompe submersibile?

Printre tipurile obișnuite se numără pompele de canalizare pentru tratarea apelor uzate, pompele pentru puțuri adânci pentru extracția apei subterane, pompele electrice submersibile pentru uz industrial și pentru câmpuri petroliere, pompe de bazin pentru drenaj și pompe submersibile industriale pentru minerit și deshidratare în construcții.

Î4: Pompă submersibilă vs pompă centrifugă: Care este diferența?

Pompele submersibile funcționează scufundate în fluid și sunt autoamorsante, în timp ce pompele centrifuge sunt montate în exterior și depind de înălțimea de aspirație, ceea ce limitează înălțimea lor maximă practică de instalare deasupra sursei de fluid.

Î5: Cum să selectați o pompă submersibilă pe baza debitului și a capului?

Operatorii ar trebui să calculeze înălțimea dinamică totală, inclusiv pierderile de înălțime și de frecare, apoi să aleagă o pompă a cărei curbă de performanță plasează punctul de funcționare în apropierea eficienței maxime, mai degrabă decât la oricare dintre extremele curbei.
